Erwägen Sie einen E-Track-Schnallengurt zur handverstellbaren Sicherung druckempfindlicher Ladung, vorausgesetzt, dass die zulässige Gesamttragfähigkeit (WLL) dem Sicherungsplan entspricht. Wählen Sie eine Ratsche, wenn die mechanische Spannung angemessen ist, und überprüfen Sie dann die genaue Modellbewertung, anstatt davon auszugehen, dass jede Ratsche eine höhere Bewertung hat.
Bei der Entscheidung kommt es nicht nur darauf an, ob die Fracht schwer oder zerbrechlich aussieht. Vergleichen Sie die Tragfähigkeit des gesamten Gurtes, die Kontaktdrucktoleranz der Ladung, die Ankeranordnung und den verfügbaren Platz zum Betätigen der Schnalle.
E-Gleis ist das Verbindungssystem: Schlitzschienen ermöglichen den kompatiblen Einbau in Kastenwagen, Kastenwagen und geschlossenen Anhängern. Durch die gemeinsame Nutzung dieser Verbindung erhalten zwei Gurte nicht die gleiche Kapazität. Im Force Rigging-Bereich von 2 Zoll mal 12 Fuß ist die rote Ratsche auf 1.467 lb WLL, die rote Klemmschnalle auf 833 lb und die blaue Ratsche mit Kombinationspassung auf 1.000 lb ausgelegt.
Nockengurte vs. Ratschengurte: Wie sich die Spannmethoden unterscheiden
Was ist ein E-Track-Schnallenriemen?
Ein E-Track-Schnallenriemen kombiniert kompatible Schienenbeschläge mit einer Schnalle zum Festziehen. Der Bediener zieht das freie Gurtband durch die Schnalle, um es zu lockern und Spannung auszuüben. Der Nocken greift in das Gurtband, um die Einstellung zu halten. Nockenspanngurte sind eine Art Spanngurt ohne Ratsche und kein Name für jedes Design ohne Ratsche.
Eine Handzugverstellung kann bei druckempfindlicher Ladung sinnvoll sein, schützt aber nicht allein vor Beschädigungen der Verpackung. Eine niedrigere WLL ist auch kein kraftbegrenzendes Merkmal: Sie gibt Aufschluss über die Nennarbeitslast der Baugruppe und nicht darüber, wie viel Druck die Ladung aushalten kann.
So wird ein E-Track-Ratschengurt gespannt
Ein Ratschengurt nimmt das Gurtband über einen griffbetätigten Mechanismus auf. Diese mechanische Hebelwirkung verändert die Art und Weise, wie der Bediener die Spannung anwendet. Dies bedeutet nicht, dass das Band so fest wie möglich angezogen werden sollte, insbesondere dort, wo es Kartons, Möbelplatten oder ungeschützte Kanten überquert.
Legen Sie für beide Typen den vorgesehenen Gurtverlauf fest, schließen Sie die richtigen Beschläge an, entfernen Sie den Durchhang, spannen Sie ihn gemäß den Produktanweisungen und vergewissern Sie sich, dass der Mechanismus gesichert ist. Befolgen Sie die Anweisungen für die jeweilige Schnalle. Übertragen Sie Gewinde- oder Verriegelungsschritte nicht von einem anderen Design.
| Auswahlfrage | Nockenschnallenriemen | Ratschengurt |
|---|---|---|
| Wie wird Spannung angelegt? | Durch Ziehen am freien Gurtband per Hand. | Durch Betätigen des Ratschengriffs. |
| Welche Freigabe sollte ich prüfen? | Zugang zum Ziehen des Gurtbandes und zum Betätigen der Entriegelung. | Spielraum zum Bewegen des Griffs und zum Schließen des Mechanismus. |
| Was bestimmt die Nennkapazität? | Die angegebene komplette Baugruppe und ihre Verbindungen. | Die angegebene komplette Baugruppe und ihre Verbindungen. |
| Schützt es zerbrechliche Ladung automatisch? | Nein. Anpressdruck, Verpackung und Bandverlauf prüfen. | Nein. Kontrollieren Sie die angelegte Spannung und schützen Sie gefährdete Kontaktpunkte. |
Vergleichen Sie die Bewertungen echter E-Track-Ratschen- und Nockenschnallenriemen
Breite und Gesamtlänge sind nützliche Startfelder, identifizieren jedoch keine vollständige Baugruppe. Diese drei Force Rigging-Produktspezifikationen zeigen, warum Käufer WLL und Endbeschläge neben dem Spannmechanismus vergleichen sollten.
Drei 2 Zoll mal 12 Fuß große Baugruppen nebeneinander
| Spezifikation | Rote Ratsche | Rote Nockenschnalle | Blaue Ratsche mit Kombibeschlägen |
|---|---|---|---|
| Gurtbandbreite | 2 Zoll | 2 Zoll | 2 Zoll |
| Gesamtlänge | 12 Fuß | 12 Fuß | 12 Fuß |
| Gelistete Festlänge | 4 Fuß | 4 Fuß | 4 Fuß |
| Endpassende Konfiguration | E-Anpassung | E-Anpassung | Feder-E-Anschlüsse und Draht-/Doppel-J-Haken |
| Bruchfestigkeit des Gurtbandes | 6.000 Pfund | 6.000 Pfund | 6.000 Pfund |
| Bruchfestigkeit der Montage | 4.400 Pfund | 2.500 Pfund | 3.000 Pfund |
| Montage WLL | 1.467 Pfund | 833 Pfund | 1.000 Pfund |
Produktspezifische Werte aus den verlinkten Force Rigging-Seiten. Es handelt sich nicht um universelle Nennwerte für alle Ratschen- oder Nockenschnallengurte. WLL bedeutet Arbeitslastgrenze; lb bezeichnet Pfund.
Warum die gleiche Gurtbandbewertung nicht die gleiche Tragfähigkeit der Montage bedeutet
Die Bruchfestigkeit des Gurtbandes beschreibt die Gurtbandspezifikation. Die Bruchfestigkeit der Baugruppe beschreibt die angegebene Bruchfestigkeit des gesamten Bandes. WLL ist die angegebene Arbeitslastgrenze. Keine dieser Zahlen gibt Aufschluss über die Spannung, die ein Bediener tatsächlich auf eine Last ausgeübt hat.
Ein Vergleich der Werksspezifikationen
Was ich in die Bestellung aufnehmen würde
Ich würde die genaue Konfiguration jeder Kapazitätsangabe beifügen. Die beiden roten Modelle unterscheiden sich in der veröffentlichten WLL um 634 lb: 1.467 minus 833. Dabei handelt es sich um einen Vergleich der Werte, nicht um eine Messung der Klemmkraft oder einen Grund, mehr Druck auf einen Karton auszuüben.
Das blaue Ratschenmodell bietet zusätzlich Drahthaken-Verbindungsoptionen, seine veröffentlichte Tragfähigkeit ist jedoch niedriger als die des roten Ratschenmodells. Ich würde daher die Montage- und Endbeschläge spezifizieren, anstatt einfach nach dem Wort „Ratsche“ zu bestellen. Die gemeinsame 6.000-Pfund-Gurtbandzahl gibt keinen Aufschluss darüber, welche Komponente die einzelnen Konfigurationen einschränkt, und sie beweist nicht, dass die Gurtbandkonstruktion identisch ist.
Für US-amerikanische gewerbliche Transportanwendungen, die unter die Regel fallen:49 CFR 393.108(a)Die Tragfähigkeit eines Spanngurts basiert auf der Komponente mit der niedrigsten Bewertung, einschließlich des Spanners, oder auf der Tragfähigkeit des Ankerpunkts, je nachdem, welcher Wert niedriger ist. Eine Gurtbewertung kann nicht die Kapazität einer installierten Schiene oder Fahrzeugbefestigung bestimmen.

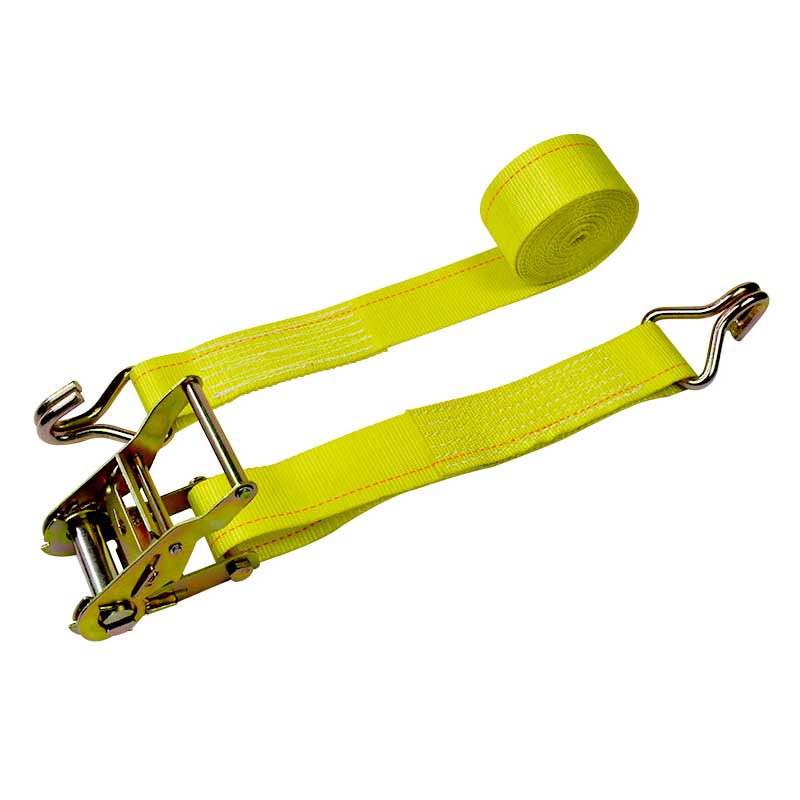

Weitere Informationen zum Einkaufsrahmen finden Sie in unseremKaufratgeber für Ratschengurt-Spezifikationen.
Welche E-Track-Gurte passen zu Ihren Koffer-LKW- oder geschlossenen Anhängerladungen?
Wählen Sie Spanngurte für Kastenwagen anhand der Ladung und der Rückhalteanordnung, nicht nur anhand des Fahrzeugnamens. Ein Anhänger mit geeigneten E-Track-Verankerungspunkten kann Ladungen mit sehr unterschiedlichen Verpackungsstärken und Sicherungsanforderungen transportieren.
| Last- oder Betriebszustand | Option zur Bewertung | Überprüfen Sie dies vor der Auswahl |
|---|---|---|
| Möbel oder druckempfindliche verpackte Waren | Nockenschnalle, bei der die manuelle Einstellung und die Tragfähigkeit der Montage zur Rückhalteaufgabe passen. | Verpackungsstärke, Kontaktstellen, Kantenschutz und die Fähigkeit, Bewegungen einzuschränken, ohne die Ladung zu quetschen. |
| Palettierte Fracht oder Ausrüstung | Ratsche, bei der die mechanische Spannung und die angegebene Leistung zum Plan passen. | Lastabmessungen, Blockierung, Gurtführung, Ankerkapazität und Grifffreiraum. |
| Mischladungen und wechselnde Ladungsprofile | Unterschiedlich bewertete Baugruppen für unterschiedliche Aufgaben. | Klare Kennzeichnung, geeignete Spannungskontrolle und Anweisungen für jede Konfiguration. |
| Anhänger, die sowohl E-Gleise als auch geeignete D-Ringe verwenden | Eine kompatible Kombinationsbaugruppe. | Der vorgesehene Anschluss, der Hardware-Sitz und die für die gelieferte Konfiguration geltende Nennleistung. |
Druckempfindliche Möbel und verpackte Waren
Eine Nockenschnalle kann eine Alternative zum Ratschengurt sein, wenn die Ladung per Handzug verstellbar ist und die Baugruppe die Rückhalteanforderungen erfüllt. Beginnen Sie mit der Oberfläche, mit der das Band in Kontakt kommt: Eine Kartonecke, eine nicht unterstützte Platte und ein geschützter Strukturbereich sind unterschiedliche Kontaktbedingungen.
Ein Austausch der Schnalle kann eine ungeeignete Verpackung oder einen schlechten Bandverlauf nicht ausgleichen. Wo eine Zurrgurte durchtrennt oder an der Ladung abgerieben werden könnte, ist dieFMCSA-Anleitung zur Ladungssicherungerfordert Kantenschutz für abgedeckte Anwendungen. Die gleichen Richtlinien erfordern, dass die Zurrgurte gegen Lösen oder Lösen während des Transports gesichert bleiben.
Palettierte Fracht, Ausrüstung und Mischladungen
Eine höher bewertete Ratschenbaugruppe eignet sich möglicherweise für eine anspruchsvolle Rückhalteaufgabe, aber das Ladungsgewicht allein entscheidet nicht über die Auswahl des Gurts oder die erforderliche Anzahl. Auch Routing, Ladungsabmessungen, Blockierung und geltende Sicherungsregeln spielen eine Rolle. Betrachten Sie die Tragfähigkeit eines Gurtes nicht als das maximale Ladungsgewicht, das ein ganzes Fahrzeug transportieren kann.
Entscheiden Sie bei gemischten Ladungen, wo die einzelnen Gurte wirken sollen, bevor Sie den Mechanismus auswählen. Sorgen Sie dafür, dass das Modell und die Bewertung erkennbar sind. Weder „Nocken für alle leichten Güter“ noch „Ratsche für alles“ ist eine vollständige Auswahlmethode.
Überprüfen Sie die E-Track-Ankerpunkte, Endbeschläge und die Länge des festen Endes
Folgen Sie dem tatsächlichen Verbindungspfad
Ratschenband-Endtypen und Spannertypen beantworten unterschiedliche Fragen. Der Spanner stellt die Einstellung ein; Der Endbeschlag verbindet die Baugruppe mit einem Anker. Ein Feder-E-Anschluss rastet in einen kompatiblen Schienenschlitz ein. Ein Drahthaken benötigt eine geeignete Verbindung, beispielsweise einen kompatiblen D-Ring.
Die blaue Konfiguration bietet sowohl Feder-E-Anschlüsse als auch Drahthaken. Durch die Anschlussmöglichkeiten entstehen keine zwei Kapazitäten, die addiert werden können. Überprüfen Sie die tatsächlich verwendete Verbindung und bewahren Sie die vollständige Baugruppenbewertung bei dieser Konfiguration auf.
Überprüfen Sie bei einer E-Gleis-Verbindung den Eingriff des Beschlags in die Schiene und die Funktion des Halters. Überprüfen Sie bei einer Hakenverbindung die Kompatibilität und den Sitz, anstatt davon auszugehen, dass eine beliebige Metallöffnung ein akzeptabler Anker ist.
UnserE-Gleis-Zurrschieneist ein vom Riemen getrenntes Produkt. Beim Anschluss sind die Schienenmontage und die tragende Fahrzeugstruktur zu berücksichtigen; Das Hinzufügen der Tragfähigkeiten der verfügbaren Gurte bestimmt nicht die Kapazität der Schieneninstallation.
Platzieren Sie die Schnalle so, dass Sie sie erreichen können, und prüfen Sie sie
Von der Werksspezifikationsseite
Mein Ausgangspunkt ist die Einbauposition, nicht nur die Gesamtlänge des Riemens. Ich würde die geplante Route um die Ladung herum kartieren und dann prüfen, wo der feste Abschnitt die Schnalle platziert. Ein Gurt kann zwar beide Anker erreichen, seine Spannvorrichtung jedoch an der Verpackung oder in einer Lücke zurückbleiben, wo der Bediener ihn nicht richtig bedienen kann.
Unser rotes Ratschenmodell verfügt über ein 4-Fuß-Festende und bietet 1-Fuß- und 2-Fuß-Optionen. Ich würde den Käufer bitten, die gewünschte Schnallenposition zu bestätigen, bevor er sich für eine davon entscheidet. Ein kürzerer fester Abschnitt bewegt den Spanner näher an seinen festen Endanker; Es verbessert nicht automatisch das gesamte Arrangement.
Für eine Probe-Passgenauigkeit würde ich repräsentative Verpackungen und die vorgesehenen Verankerungsstellen heranziehen. Kann der Bediener die Freigabe erreichen? Hat der Ratschengriff Spiel? Lässt sich der Mechanismus vollständig schließen? Hält Metallbeschläge einer empfindlichen Oberfläche stand? Diese Prüfungen geben dem Käufer eine praktische Grundlage für die Genehmigung der Konfiguration.
Was ist bei der Bestellung von E-Track-Gurtbändern anzugeben?
Eine nützliche Anfrage ermöglicht es dem Lieferanten, die Gurtbewertung von der Installation und den Anforderungen an den Ladungskontakt zu unterscheiden. Enthalten:
- Art, Abmessungen, Gewicht und Verpackung der Ladung mit Fotos der gefährdeten Kontaktbereiche.
- Die erforderliche Gesamttragfähigkeit und die Befestigungsanordnung, die sie unterstützen muss.
- Klemmschnallen- oder Ratschenspannung, mit allen Beschränkungen der Reichweite oder des Betriebsspielraums.
- Gurtbandbreite, Gesamtlänge und Fixpunktlänge als separate Felder.
- Die vorgesehenen Endbeschläge sowie Fotos oder Zeichnungen der Schienenschlitze oder anderer Anker.
- Mengen- und Identifizierungsanforderungen, einschließlich der auf dem Montageetikett erforderlichen Informationen.
Eine modellspezifische Anfrage
„Bitte geben Sie den roten 2 Zoll x 12 Fuß großen E-Track-Ratschengurt mit einer Tragfähigkeit von 1.467 lb an. Bitte bestätigen Sie die Konfiguration und Gesamtlänge mit einem 2 Fuß langen festen Ende, die E-Fitting-Details und die Montageidentifikation. Die beigefügten Fotos zeigen die vorgesehenen Ankerpositionen und den Schnallenzugangsbereich.“
Die Anfrage benennt eine vorhandene Konfiguration und bittet um Bestätigung der angeforderten Option. Eine Längenänderung, ein neues Fitting oder ein anderer Spanner werden nicht automatisch als durch die Bewertung einer anderen Baugruppe abgedeckt behandelt.
Auf unseren Produktseiten wird die Anpassung von Länge, Ausstattung und Branding beschrieben. Bestätigen Sie bei einer kundenspezifischen Bestellung die resultierende Montagespezifikation, anstatt eine Katalog-WLL ohne Prüfung zu übernehmen.
Fragen, die Käufer immer noch stellen
Kann ich Ratschen- und Nockenschnallengurte im selben Anhänger verwenden?
Verschiedene Gurttypen können bei geeigneter Montage, Verbindung und Anordnung unterschiedliche Sicherungsaufgaben im selben Anhänger erfüllen. Gehen Sie nicht davon aus, dass zwei benachbarte Gurte die Last gleichmäßig teilen oder dass durch die Kombination von Typen die einzelnen Nennwerte austauschbar sind.
Ändert eine kurze Fahrt die erforderliche Gurtfestigkeit?
Eine kurze Strecke ist kein Grund, die angegebene Bewertung herabzusetzen oder Sicherungsüberprüfungen zu unterlassen. Wählen Sie die Ladung, die Anordnung und die jeweiligen Transportanforderungen aus, nicht nur die Entfernung zum Lieferort.
Gibt die Farbe des E-Track-Gurts Aufschluss über seine Länge oder Tragfähigkeit?
Farbe allein ist keine verlässliche Spezifikation. Die Modelle mit roter Ratsche und roter Klemmschnalle in diesem Vergleich haben die gleiche angegebene Breite und Länge, aber unterschiedliche Tragfähigkeiten. Passen Sie die Modell- und Baugruppenidentifikation an die Bestellung an, anstatt sich auf die Farbe zu verlassen.
Senden Sie uns bei Ihrer Anfrage die Last- und Anschlussdaten mit
Geben Sie für E-Track-Gurte die vollständige Montageleistung, den Verbindungstyp und die Schnallenposition zusammen an. Senden Sie Force Rigging Ihre Ladungsinformationen und Ankerfotos, damit die gewünschte Konfiguration anhand dieser Anforderungen besprochen werden kann.
